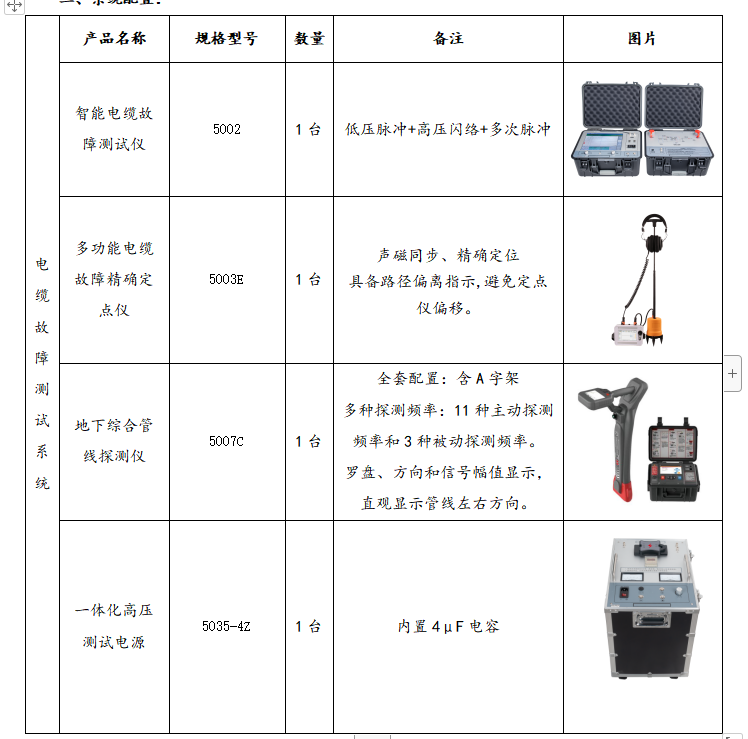

三、系统组成部件技术说明

1、智能电缆故障测试仪5002

概述：

智能电缆故障测试仪5002适用不同截面、不同介质的各种材料的电力电缆、高频同轴电缆、路灯电缆、地埋电线的低阻、短路、开路断线故障,以及高阻泄漏和高阻闪络性故障。

电缆故障测距仪采用工业级12寸触摸一体电脑，简单的操作软件界面，实现人机交互测试。采用工业级集成电路与器件，内置大容量锂离子电池，稳定可靠，使用便捷。

本电缆故障测距仪是测量、分析电力电缆状态与故障距离的专用仪器，本电缆故障测距仪采用现代电子技术和计算机技术结合，实现信号滤波、采集、数据处理、图形显示、图形分析，来完成电缆速度测量、电缆长度测试、电缆故障距离的测试。

主要功能：

• 12.1寸工业级计算机控制、触摸式操作方式。

• 具备测波速，测故障距离的功能。

• 全自动连续采样，波形捕捉及时、准确。

• 仪器采用嵌入式工控机最新技术和国际最先进的“八次脉冲法”（多次脉冲法）测试技术，同时还具有冲击高压闪络法和低压脉冲法。

• 任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。

• 具有方便用户的软件和全中文菜单以及荧屏触摸按键操作，按键定义简单明了，测量方法简单快速。

• 检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。

• 超高亮度、超大液晶屏作为显示终端，可在阳光直射的环境中清晰地观察屏幕波形。仪器具有强大的数据处理能力和友好的显示界面。

• 脉冲耦合器发送反射信号自动显示，同时显示电缆开路全长波形，使得故障特征波形的表示极为简单；所有的高阻故障波形仅有一种，即类似低压脉冲法的短路故障波形，自动显示故障距离。

• 具有海量测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。

• 具有标准打印机USB接口。

• 操作简单、可靠性高，具有极高的性价比。

• 内置聚合物锂电池电源，可在无电源环境测试电缆开路及低阻短路故障。

技术参数：

• 采样频率:400MHz

• 低压脉冲幅度：400V

• 脉冲宽度：0.25uS/2uS/4uS

• 最小分辨率：0.1m

• 测试盲区：≤10m

• 测距范围：≥68km

• 测量误差：≤±（0.5％×L+1m），L为电缆长度

• 测试电缆长度设有：＜1km （短距离）；＜3km（中距离）；＞3 km（长距离）三种

• 供电方式：充电AC110V～240V，50Hz/60Hz，内置10400mAH锂电池供电

• 脉冲耦合器耐压：DC 35kV

• 工作条件： 温度-20℃～+65℃，相对湿度 90%，大气压力750±30mmHg

• 体积与重量： 电缆故障测试仪 430×380×220mm-10kg

              脉冲耦合器     430×380×220mm-10kg

2、多功能电缆故障精确定点仪5003E

概述：

多功能电缆故障精确定点仪5003E是利用声磁同步法确定动力电缆故障点。借助于冲击放电发生器产生电子闪络，经相应探头拾取并放大，由听觉和视觉判断，来确定故障点的精确位置，完成电缆故障点粗测范围内的精确定位的设备，集声磁时差定位技术、路径辅助测试等技术于一体，提供多种测试模式和丰富多样的提示信息，高效、精准的完成电缆故障定位。

本定点仪适用不同截面、不同介质的各种材料的电力电缆、高频同轴电缆、路灯电缆、地埋电线的低阻、短路、开路断线故障,以及高阻泄漏和高阻闪络性故障。技术参数符合《GB/T 18268.1工业场所用试验设备的抗干扰度要求》，符合《DL∕T 849.2-2019 电力设备专用测试仪通用技术条件 第2部分：电缆故障定点仪》标准中对声磁定点的标准要求。

主要功能：

★5寸触摸高亮LCD，确保阳光下可视。

★采用声磁同步定位技术，自动计算声磁时间差。

★声信号和磁信号的增益值和触发值手动调节，适应多种环境定点。

★具备背景降噪技术，可选择多种滤波方式。

★具备BNR背景降噪与哑音降噪功能。

★具备路径偏离指示。

★配备多层物理隔离信号传感器，防水等级IP65。

★内置大容量锂电池，超长待机时间，配快速充电器。

★小巧轻便，操作便捷，人机界面简便。

技术参数：

★滤波参数

全通：100Hz～1600Hz

低通：100Hz～300Hz

高通：160Hz～1600Hz

带通：200Hz～600Hz

★通道增益：8档可调

★磁通道增益：8档可调

★输出增益：16档(0～112db)

★输出阻抗：350Ω

★声磁定位精度：小于0.1m

★路径辨别精度：小于0.5m

★电源：4*18650标准锂电池

★待机时间：大于8小时

★体积：428L×350W×230H

★重量：6kg

★环境温度：-25～65℃；相对湿度：≤90％

3、

地下综合管线探测仪5007C

概述：

地下综合管线探测仪5007C是一款综合性能很强的路径探测仪器。具有管线路径探测、电缆识别、故障查找等多种功能。仪器由发射机、发射电流钳、接收机、接收柔性电流钳、连接测试线、A字架等组成。

主要功能：

★多种探测模式：经典定位模式，导线巡航模式、信号畸变测量模式。

★经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向。

★导线巡航模式：360°全方位管线路径指示，连续显示深度、电流和管线相对位置，界面简洁直观，无需经验即可进行操作。

★信号畸变测量模式：同时显示波峰波谷波形，在无畸变现场，峰值和谷值位置应一致，现场形状应相对于中心线对称。

★电流方向判定（部分频率），可通过标定电流方向，排除邻线干扰，防止跟踪错误。

★全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频和谐波干扰。

★多种探测频率：11种主动探测频率和3种被动探测频率。

★发射机多种信号输出方式：直连输出、卡钳耦合、感应法。

★发射机数字放大功率输出，全自动阻抗匹配，全自动保护。

技术参数：

接收机规格功    能管线探测（线缆位置跟踪、方向显示、深度测量、电流测量）、电缆识别、A字架故障查找（选配功能)电    源8.4V大容量可充锂电池输入方式内置接收线圈、柔性卡钳、A字架（选配功能)接收频率主动探测频率：640Hz、1.28kHz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz

工频被动探测频率：50Hz、60Hz、250Hz

射频被动探测频段：中心频率分为32.7kHz、65.6kHz、81.9kHz、197kHz管线探测模式宽峰法、窄峰法、音谷法管线探测显示经典定位模式，导线巡航模式，信号畸变测量模式管线探测

检测范围直连法：一般可以达到线缆长度0~20公里，主要由接地电阻、线缆电阻和线缆埋地深度决定

耦合法：一般可以达到线缆长度0~10公里，主要由接地电阻、线缆电阻和线缆埋地深度决定

感应法：适用于埋地深度小于2m的线缆深度和电流实时显示电缆深度和电流值管线测量深度0-20m深度精度平面位置精确定位精度：目标电缆或管线的中心轴线位置：

±5%（埋深在0-3m）-10%（埋深在3m-20m）正误提示排除邻近电缆干扰，在测量有邻近电缆时，根据邻近电缆反馈的不同信号强度与测量电流相位可以区分邻近电缆的测量，在跟踪电缆的过程中，观察相位表盘和指针指向，区分被测线缆和邻近线缆声音指示随信号强度变化的调频音调抗干扰显示绿色：无干扰    绿色：良好（结果可信）    红色：严重干扰（结果不可信）抗干扰能力极窄的接收频带，独特的数字处理方法，能充分抑制邻近运行电缆及管道的工频及谐波干扰干扰距离使用耦合法和感应法时，发射机均会在近距离内产生干扰，干扰的距离和发射功率及频率有关，功率越大、频率越高则干扰越强。

接收机不受发射机干扰的最小距离往往需要试验确定：

管线探测：耦合法5m之外，感应法20m之外可确认为无干扰

电缆识别：耦合法2~5m之外可确认为无干扰电缆识别鉴别方式：柔性卡钳智能鉴别；

可标定电缆数量：1～20条；

标定值：接收信号与发射信号的电流百分比在标定值75%~135%之间为识别成功条件之一；

方向性：发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一电缆识别

检测范围直连法：可识别回路电阻为0Ω～8kΩ的信号 (一般可以达到线缆长度0~20公里，主要由接地电阻与线缆电阻决定)

耦合法：可识别回路电阻为0Ω～1kΩ的信号；(一般可以达到线缆长度0~6公里，主要由接地电阻与线缆电阻决定)液    晶4.3寸LCD彩屏液晶（高亮屏），阳光下可见触    摸有，电容触摸尺    寸约350mm(长)×155mm(宽)×700mm(高)质    量约2kg连接接口Type-C USB接口、航空插座线圈内径φ200mm（可以根据需要定制更大口径）工作温湿度-10℃～40℃；80%Rh以下存放温湿度-10℃~50℃；≤95％RH, 无结露耐    压AC2000V/rms(外壳前后两端之前)适合安规IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2

发射机规格功    能多种频率信号发射方式电    源10.8V大容量可充锂电池输出方式直连法、耦合法、感应法输出频率640Hz，1.28kHz，2.56kHz，3.20kHz，4.09kHz，8.19kHz，10.2kHz，32.7kHz，65.6kHz，81.9kHz，197kHz输出模式自动识别，根据不同配件自动识别输出功率15W max，9档可调阻    抗全自动实时阻抗匹配和保护功能直连输出电压150Vpp max电路保护具有过载和短路保护液    晶5寸LCD彩屏液晶触    摸有，电容触摸仪表尺寸约320mm(长)×275mm(宽)×145mm(高)质    量发射机约3.85kg；发射钳约1.18kg充电器DC 11.1V 3A发射钳尺寸长宽厚297mm×194mm×39mm发射钳内径φ125mm发射钳线长3m测试线红色测试线3m，黑色测试线3m连接接口USB接口、DC接口、航空插座抗    压发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力耐    压AC 3700V/rms(仪器箱顶面与底面之前)电磁特性IEC61326(EMC)适合安规IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

4、

一体化高压测试电源5035-4Z

概述：

一体化高压测试电源5035-4Z完全满足DL/T846-2004《高电压测试设备通用技术条件》和DL/T474-2006《现场绝缘试验实施导则》，主要用于低压电缆故障测试时冲击放电。本装置集直流高压源、储能电容器、放电球间隙等于一体，该设备完全替代传统上百公斤重的试验变压器、操作箱和脉冲储能电容（一般5kVA的一套变压器60多公斤，控制箱30多公斤，脉冲储能电容20多公斤）。

本电源采用高精度、高稳定度的专用高压电子元器件和高频高压技术，使其整机结构简单，重量超轻。为了保留人们原来使用变压器和操作箱产生直流高压的习惯，本脉冲发生器采用人性化设计操作方式，安全可靠。真正做到冲击打不坏的效果，高压对地短路也可正常工作。是目前国内重量最轻、操作最为人性化的便携式直流冲击高压设备。是我们电力电缆故障检测梦寐以求的理想产品。

主要功能：

★ 具有过流、过压、过热自动保护功能。

★ 具有直流耐压、冲击放电功能。

★ 高压脉冲输出均匀、可控。

★ 超强的短路保护功能，可以使高压输出直接对地短路工作。

★ 具有电流、电压双1.5级指针表显示，直观明朗，故障点是否充分放电一目了然，实时反应放电过程。

★ 高压侧电压计量，实时精确。

★ 具有零位启动保护更加安全可靠。

★ 独特高压测量设计，在停止状态下，电压表可以实时指示电容电压值，使操作人员对高压了如指掌。

★ 放电时间可以任意设置在适当间隔内。

技术参数：

★ 冲击电压：0～35kV（默认0～28kV）

★ 烧穿电压：0～28kV

★ 短路电流：0～320mA

★ 高压精度：1.5级

★ 内置电容：4μF

★ 放电能量：0～2450 J（默认0～1568J）

★ 输出电压极性：负极性

★ 冲击功率：400W

★ 过温保护：85℃

★ 过流保护：12A(大于8S)低压侧

★ 过温保护：85℃

★ 体    积：430L×345W×545H

★ 重    量：不大于40kg

★ 工作电源：AC 220V±10%/50Hz±1Hz

★ 环境温度：-25～+65℃
